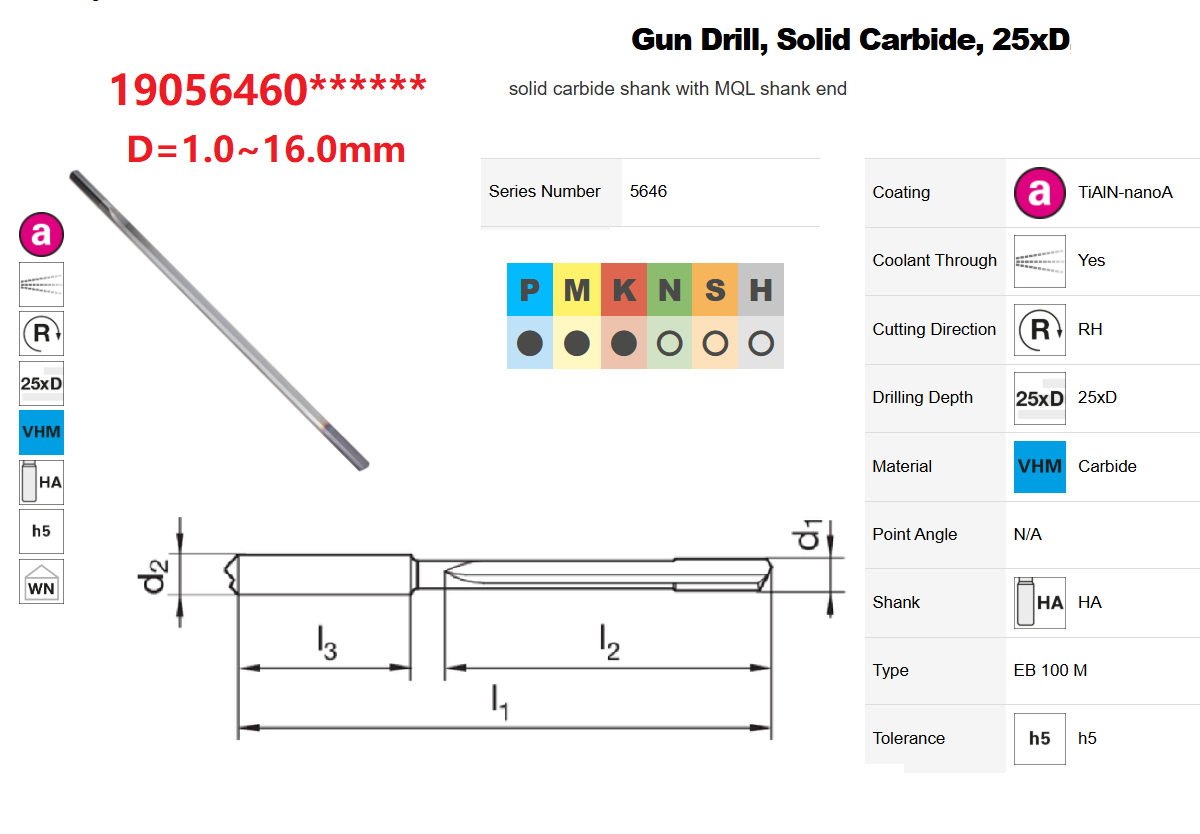

25XD整体硬质合金枪钻
| Cut Ø | Cut Ø | Cut Ø | OAL | Flute Length | Drilling Depth | Drilling Depth | ||||
| EDP # | Code No. | d1 | d1 | d2 | l1 | l2 | tmax | l3_mm | Shank Type | Flutes |
| mm | frac. | mm | mm | mm | mm | |||||
| 19056460010000 | 1 | 1 | 3 | 65 | 32 | 30.5 | 28 | HA | 1 | |
| 19056460011000 | 1.1 | 1.1 | 3 | 70 | 34 | 32.35 | HA | 1 | ||
| 19056460011900 | 1.19 | 1.191 | 3/64 | 3 | 70 | 39 | 37.21 | 28 | HA | 1 |
| 19056460012000 | 1.2 | 1.2 | 3 | 70 | 35 | 33.2 | HA | 1 | ||
| 19056460013000 | 1.3 | 1.3 | 4 | 80 | 43 | 41.05 | HA | 1 | ||
| 19056460014000 | 1.4 | 1.4 | 4 | 80 | 45 | 42.9 | HA | 1 | ||
| 19056460015000 | 1.5 | 1.5 | 4 | 80 | 49 | 46.75 | 28 | HA | 1 | |
| 19056460015900 | 1.59 | 1.588 | 0.0625 | 4 | 85 | 51 | 48.62 | 28 | HA | 1 |
| 19056460016000 | 1.6 | 1.6 | 4 | 85 | 49 | 46.6 | HA | 1 | ||
| 19056460017000 | 1.7 | 1.7 | 4 | 85 | 49 | 46.45 | HA | 1 | ||
| 19056460018000 | 1.8 | 1.8 | 4 | 85 | 50 | 47.3 | HA | 1 | ||
| 19056460019000 | 1.9 | 1.9 | 4 | 85 | 50 | 47.15 | HA | 1 | ||
| 19056460019800 | 1.98 | 1.984 | 5/64 | 4 | 95 | 64 | 61.02 | 28 | HA | 1 |
| 19056460020000 | 2 | 2 | 4 | 95 | 65 | 62 | 28 | HA | 1 | |
| 19056460023800 | 2.38 | 2.381 | 3/32 | 4 | 100 | 70 | 66.43 | 28 | HA | 1 |
| 19056460025000 | 2.5 | 2.5 | 4 | 115 | 85 | 81.25 | 28 | HA | 1 | |
| 19056460027800 | 2.78 | 2.778 | 7/64 | 4 | 115 | 85 | 80.83 | 28 | HA | 1 |
| 19056460030000 | 3 | 3 | 6 | 145 | 105 | 100.5 | 36 | HA | 1 | |
| 19056460031700 | 3.17 | 3.175 | 0.125 | 6 | 145 | 105 | 100.24 | 36 | HA | 1 |
| 19056460035000 | 3.5 | 3.5 | 6 | 145 | 105 | 99.75 | 36 | HA | 1 | |
| 19056460035700 | 3.57 | 3.572 | 9/64 | 6 | 160 | 120 | 114.64 | 36 | HA | 1 |
| 19056460039700 | 3.97 | 3.969 | 5/32 | 6 | 160 | 120 | 114.05 | 36 | HA | 1 |
| 19056460040000 | 4 | 4 | 6 | 160 | 120 | 114 | 36 | HA | 1 | |
| 19056460043700 | 4.37 | 4.366 | 11/64 | 6 | 220 | 180 | 173.45 | 36 | HA | 1 |
| 19056460045000 | 4.5 | 4.5 | 6 | 220 | 178 | 171.25 | HA | 1 | ||
| 19056460047600 | 4.76 | 4.763 | 0.1875 | 6 | 220 | 180 | 172.86 | 36 | HA | 1 |
| 19056460050000 | 5 | 5 | 6 | 220 | 180 | 172.5 | 36 | HA | 1 | |
| 19056460051600 | 5.16 | 5.159 | 13/64 | 6 | 220 | 180 | 172.26 | 36 | HA | 1 |
| 19056460055000 | 5.5 | 5.5 | 6 | 220 | 179 | 170.75 | HA | 1 | ||
| 19056460055600 | 5.56 | 5.556 | 7/32 | 6 | 220 | 180 | 171.67 | 36 | HA | 1 |
| 19056460059500 | 5.95 | 5.953 | 15/64 | 6 | 220 | 180 | 171.07 | 36 | HA | 1 |
| 19056460060000 | 6 | 6 | 6 | 220 | 180 | 171 | 36 | HA | 1 | |
| 19056460063500 | 6.35 | 6.35 | 0.25 | 8 | 260 | 210 | 200.48 | 36 | HA | 1 |
| 19056460065000 | 6.5 | 6.5 | 8 | 260 | 210 | 200.25 | 36 | HA | 1 | |
| 19056460067500 | 6.75 | 6.747 | 17/64 | 8 | 260 | 210 | 199.88 | 36 | HA | 1 |
| 19056460070000 | 7 | 7 | 8 | 260 | 210 | 199.5 | 36 | HA | 1 | |
| 19056460071400 | 7.14 | 7.144 | 9/32 | 8 | 285 | 240 | 229.28 | 36 | HA | 1 |
| 19056460075000 | 7.5 | 7.5 | 8 | 285 | 240 | 228.75 | HA | 1 | ||
| 19056460075400 | 7.54 | 7.541 | 19/64 | 8 | 285 | 240 | 228.69 | 36 | HA | 1 |
| 19056460079400 | 7.94 | 7.938 | 0.3125 | 8 | 285 | 240 | 228.09 | 36 | HA | 1 |
| 19056460080000 | 8 | 8 | 8 | 285 | 240 | 228 | 36 | HA | 1 | |
| 19056460083300 | 8.33 | 8.334 | 21/64 | 10 | 310 | 260 | 247.5 | HA | 1 | |
| 19056460085000 | 8.5 | 8.5 | 10 | 315 | 268 | 255.25 | HA | 1 | ||
| 19056460087300 | 8.73 | 8.731 | 11/32 | 10 | 330 | 280 | 266.9 | HA | 1 | |
| 19056460090000 | 9 | 9 | 10 | 350 | 300 | 286.5 | 40 | HA | 1 | |
| 19056460091300 | 9.13 | 9.128 | 0.359375 | 10 | 350 | 300 | 286.31 | HA | 1 | |
| 19056460095000 | 9.5 | 9.5 | 10 | 350 | 300 | 285.75 | HA | 1 | ||
| 19056460095300 | 9.53 | 9.525 | 0.390625 | 10 | 350 | 300 | 285.71 | HA | 1 | |
| 19056460099200 | 9.92 | 9.922 | 25/64 | 10 | 350 | 300 | 285.12 | HA | 1 | |
| 19056460100000 | 10 | 10 | 10 | 350 | 300 | 285 | 40 | HA | 1 | |
| 19056460103200 | 10.32 | 10.319 | 13/32 | 12 | 385 | 330 | 314.52 | HA | 1 | |
| 19056460105000 | 10.5 | 10.5 | 12 | 395 | 340 | 324.25 | HA | 1 | ||
| 19056460107200 | 10.72 | 10.716 | 27/64 | 12 | 405 | 350 | 333.93 | HA | 1 | |
| 19056460110000 | 11 | 11 | 12 | 420 | 360 | 343.5 | 45 | HA | 1 | |
| 19056460111130 | 11.113 | 11.113 | 0.4375 | 12 | 420 | 360 | 343.33 | 45 | HA | 1 |
| 19056460115000 | 11.5 | 11.5 | 12 | 420 | 360 | 342.75 | HA | 1 | ||
| 19056460115100 | 11.51 | 11.509 | 29/64 | 12 | 420 | 360 | 342.74 | HA | 1 | |
| 19056460119100 | 11.91 | 11.906 | 0.46875 | 12 | 420 | 360 | 342.14 | HA | 1 | |
| 19056460120000 | 12 | 12 | 12 | 420 | 360 | 342 | 45 | HA | 1 | |
| 19056460123000 | 12.3 | 12.303 | 31/64 | 14 | 440 | 385 | 366.55 | HA | 1 | |
| 19056460125000 | 12.5 | 12.5 | 14 | 450 | 395 | 376.25 | HA | 1 | ||
| 19056460127000 | 12.7 | 12.7 | 0.5 | 14 | 455 | 396 | 376.95 | 45 | HA | 1 |
| 19056460130000 | 13 | 13 | 14 | 460 | 405 | 385.5 | HA | 1 | ||
| 19056460131000 | 13.1 | 13.097 | 33/64 | 14 | 465 | 410 | 390.35 | HA | 1 | |
| 19056460134900 | 13.49 | 13.494 | 17/32 | 14 | 480 | 425 | 404.76 | HA | 1 | |
| 19056460135000 | 13.5 | 13.5 | 14 | 485 | 430 | 409.75 | HA | 1 | ||
| 19056460138900 | 13.89 | 13.891 | 35/64 | 14 | 490 | 435 | 414.16 | HA | 1 | |
| 19056460140000 | 14 | 14 | 14 | 500 | 437 | 416 | 45 | HA | 1 | |
| 19056460142900 | 14.29 | 14.288 | 0.5625 | 16 | 510 | 450 | 428.57 | HA | 1 | |
| 19056460145000 | 14.5 | 14.5 | 16 | 520 | 460 | 438.25 | HA | 1 | ||
| 19056460146800 | 14.68 | 14.684 | 37/64 | 16 | 525 | 465 | 442.97 | HA | 1 | |
| 19056460150000 | 15 | 15 | 16 | 535 | 468 | 445.5 | 48 | HA | 1 | |
| 19056460150800 | 15.08 | 15.081 | 19/32 | 16 | 540 | 475 | 452.38 | HA | 1 | |
| 19056460154800 | 15.48 | 15.478 | 39/64 | 16 | 550 | 485 | 461.78 | HA | 1 | |
| 19056460155000 | 15.5 | 15.5 | 16 | 555 | 490 | 466.75 | HA | 1 | ||
| 19056460158750 | 15.875 | 15.875 | 0.625 | 16 | 560 | 495 | 471.19 | 48 | HA | 1 |
| 19056460160000 | 16 | 16 | 0.6299 | 16 | 565 | 499 | 475 | 48 | HA | 1 |
