DSD-E2/E3 Brazed drill head with external 4-start thread

DSD-E2/E3 : Deep single tube drills with external 2 and 4 start thread connections and 2 or 3 brazed tips. Each item represents a diameter range. For a specific head diameter, an order form should be filled out.

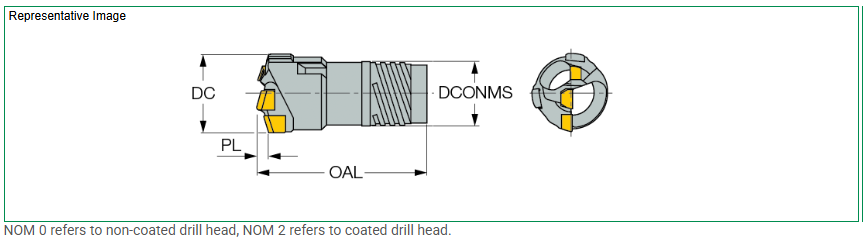

Designation

DCN
DCX
OAL
DCONMS
PL
Threads
Ts
  DSD-E2 12.60-13.60 NOM 0
12.60
13.60
43.00
9.60
1.100
2
TS-I01
  DSD-E2 12.60-13.60 NOM 2  12.60 13.60 43.00 9.60 1.100 2 TS-I01
  DSD-E2 13.61-14.60 NOM 0  13.61 14.60 43.00 10.60 1.200 2 TS-I02
  DSD-E2 13.61-14.60 NOM 2  13.61 14.60 43.00 10.60 1.200 2 TS-I02
  DSD-E2 14.61-15.59 NOM 0  14.61 15.59 43.00 11.60 1.300 2 TS-I03
  DSD-E2 14.61-15.59 NOM 2  14.61 15.59 43.00 11.60 1.300 2 TS-I03
  DSD-E3 15.60-16.20-DTG  15.60 16.20 43.00 12.60 2.700 4 TS-I0
  DSD-E3 15.60-16.20-DTL  15.60 16.20 43.00 12.60 2.700 4 TS-I0
  DSD-E3 15.60-16.70 NOM 0  15.60 16.70 43.00 12.60 2.700 4 TS-I0
  DSD-E3 15.60-16.70 NOM 2  15.60 16.70 43.00 12.60 2.700 4 TS-I0
  DSD-E3 16.21-16.70-DTG  16.21 16.70 43.00 12.60 2.700 4 TS-I0
  DSD-E3 16.21-16.70-DTL  16.21 16.70 43.00 12.60 2.700 4 TS-I0
  DSD-E3 16.71-17.20-DTG  16.71 17.20 43.00 13.60 2.700 4 TS-I1
  DSD-E3 16.71-17.20-DTL  16.71 17.20 43.00 13.60 2.700 4 TS-I1
  DSD-E3 16.71-17.70 NOM 0  16.71 17.70 43.00 13.60 2.700 4 TS-I1
  DSD-E3 16.71-17.70 NOM 2  16.71 17.70 43.00 13.60 2.700 4 TS-I1
  DSD-E3 17.21-17.70-DTG  17.21 17.70 43.00 13.60 2.700 4 TS-I1
  DSD-E3 17.21-17.70-DTL  17.21 17.70 43.00 13.60 2.700 4 TS-I1
  DSD-E3 17.71-18.40 NOM 0  17.71 18.40 47.00 14.50 2.700 4 TS-I2
  DSD-E3 17.71-18.40 NOM 2  17.71 18.40 47.00 14.50 2.700 4 TS-I2
  DSD-E3 17.71-18.40-DTG  17.71 18.40 47.00 14.50 2.800 4 TS-I2
  DSD-E3 17.71-18.40-DTL  17.71 18.40 47.00 14.50 2.800 4 TS-I2
  DSD-E3 18.41-18.90 NOM 0  18.41 18.90 47.00 14.50 2.900 4 TS-I2
  DSD-E3 18.41-18.90 NOM 2  18.41 18.90 47.00 14.50 2.900 4 TS-I2
  DSD-E3 18.41-18.90-DTG  18.41 18.90 47.00 14.50 2.900 4 TS-I2
  DSD-E3 18.41-18.90-DTL  18.41 18.90 47.00 14.50 2.900 4 TS-I2
  DSD-E3 18.91-19.20-DTG  18.91 19.20 47.00 15.50 2.900 4 TS-I3
  DSD-E3 18.91-19.20-DTL  18.91 19.20 47.00 15.50 2.900 4 TS-I3
  DSD-E3 18.91-20.00 NOM 0  18.91 20.00 47.00 15.50 2.900 4 TS-I3
  DSD-E3 18.91-20.00 NOM 2  18.91 20.00 47.00 15.50 2.900 4 TS-I3
  DSD-E3 19.21-20.00-DTG  19.21 20.00 47.00 15.50 3.000 4 TS-I3
  DSD-E3 19.21-20.00-DTL  19.21 20.00 47.00 15.50 3.000 4 TS-I3
  DSD-E3 20.01-20.90-DTG  20.01 20.90 52.50 16.00 3.100 4 TS-I4
  DSD-E3 20.01-20.90-DTL  20.01 20.90 52.50 16.00 3.100 4 TS-I4
  DSD-E3 20.01-21.80 NOM 0  20.01 21.80 52.50 16.00 3.200 4 TS-I4
  DSD-E3 20.01-21.80 NOM 2  20.01 21.80 52.50 16.00 3.200 4 TS-I4
  DSD-E3 20.91-21.80-DTG  20.91 21.80 52.50 16.00 3.100 4 TS-I4
  DSD-E3 20.91-21.80-DTL  20.91 21.80 52.50 16.00 3.100 4 TS-I4
  DSD-E3 21.81-22.90-DTG  21.81 22.90 56.00 18.00 3.200 4 TS-I5
  DSD-E3 21.81-22.90-DTL  21.81 22.90 56.00 18.00 3.200 4 TS-I5
  DSD-E3 21.81-24.10 NOM 0  21.81 24.10 56.00 18.00 3.200 4 TS-I5
  DSD-E3 21.81-24.10 NOM 2  21.81 24.10 56.00 18.00 3.200 4 TS-I5
  DSD-E3 22.91-24.10-DTG  22.91 24.10 56.00 18.00 3.400 4 TS-I5
  DSD-E3 22.91-24.10-DTL  22.91 24.10 56.00 18.00 3.400 4 TS-I5
  DSD-E3 24.11-25.20-DTG  24.11 25.20 57.50 19.50 3.500 4 TS-I6
  DSD-E3 24.11-25.20-DTL  24.11 25.20 57.50 19.50 3.500 4 TS-I6
  DSD-E3 24.11-26.40 NOM 0  24.11 26.40 57.50 19.50 3.500 4 TS-I6
  DSD-E3 24.11-26.40 NOM 2  24.11 26.40 57.50 19.50 3.500 4 TS-I6
  DSD-E3 25.21-26.40-DTG  25.21 26.40 57.50 19.50 3.500 4 TS-I6
  DSD-E3 25.21-26.40-DTL  25.21 26.40 57.50 19.50 3.500 4 TS-I6
  DSD-E3 26.41-27.50-DTG  26.41 27.50 57.50 21.00 3.700 4 TS-I7
  DSD-E3 26.41-27.50-DTL  26.41 27.50 57.50 21.00 3.700 4 TS-I7
  DSD-E3 26.41-28.70 NOM 0  26.41 28.70 57.50 21.00 3.700 4 TS-I7
  DSD-E3 26.41-28.70 NOM 2  26.41 28.70 57.50 21.00 3.700 4 TS-I7
  DSD-E3 27.51-28.70-DTG  27.51 28.70 57.50 21.00 3.700 4 TS-I7
  DSD-E3 27.51-28.70-DTL  27.51 28.70 57.50 21.00 3.700 4 TS-I7
  DSD-E3 28.71-29.80-DTG  28.71 29.80 63.50 23.50 4.000 4 TS-I8
  DSD-E3 28.71-29.80-DTL  28.71 29.80 63.50 23.50 4.000 4 TS-I8
  DSD-E3 28.71-31.00 NOM 0  28.71 31.00 63.50 23.50 4.000 4 TS-I8
  DSD-E3 28.71-31.00 NOM 2  28.71 31.00 63.50 23.50 4.000 4 TS-I8
  DSD-E3 29.81-31.00-DTG  29.81 31.00 63.50 23.50 4.200 4 TS-I8
  DSD-E3 29.81-31.00-DTL  29.81 31.00 63.50 23.50 4.200 4 TS-I8
  DSD-E3 31.01-32.10-DTG  31.01 32.10 63.50 25.50 4.100 4 TS-I9
  DSD-E3 31.01-32.10-DTL  31.01 32.10 63.50 25.50 4.100 4 TS-I9
  DSD-E3 31.01-33.30 NOM 0  31.01 33.30 63.50 25.50 4.300 4 TS-I9
  DSD-E3 31.01-33.30 NOM 2  31.01 33.30 63.50 25.50 4.300 4 TS-I9
  DSD-E3 32.11-33.30-DTG  32.11 33.30 63.50 25.50 4.400 4 TS-I9
  DSD-E3 32.11-33.30-DTL  32.11 33.30 63.50 25.50 4.400 4 TS-I9
  DSD-E3 33.31-34.80-DTG  33.31 34.80 63.50 28.00 4.500 4 TS-I10
  DSD-E3 33.31-34.80-DTL  33.31 34.80 63.50 28.00 4.500 4 TS-I10
  DSD-E3 33.31-36.20 NOM 0  33.31 36.20 63.50 28.00 4.500 4 TS-I10
  DSD-E3 33.31-36.20 NOM 2  33.31 36.20 63.50 28.00 4.500 4 TS-I10
  DSD-E3 34.81-36.20-DTG  34.81 36.20 63.50 28.00 4.600 4 TS-I10
  DSD-E3 34.81-36.20-DTL  34.81 36.20 63.50 28.00 4.600 4 TS-I10
  DSD-E3 36.21-37.30-DTG  36.21 37.30 73.50 30.00 4.800 4 TS-I11
  DSD-E3 36.21-37.30-DTL  36.21 37.30 73.50 30.00 4.800 4 TS-I11
  DSD-E3 36.21-39.60 NOM 0  36.21 39.60 73.50 30.00 4.800 4 TS-I11
  DSD-E3 36.21-39.60 NOM 2  36.21 39.60 73.50 30.00 4.800 4 TS-I11
  DSD-E3 37.31-38.40-DTG  37.31 38.40 73.50 30.00 5.000 4 TS-I11
  DSD-E3 37.31-38.40-DTL  37.31 38.40 73.50 30.00 5.000 4 TS-I11
  DSD-E3 38.41-39.60-DTG  38.41 39.60 73.50 30.00 5.200 4 TS-I11
  DSD-E3 38.41-39.60-DTL  38.41 39.60 73.50 30.00 5.200 4 TS-I11
  DSD-E3 39.61-40.60-DTG  39.61 40.60 73.50 33.00 5.300 4 TS-I12
  DSD-E3 39.61-40.60-DTL  39.61 40.60 73.50 33.00 5.300 4 TS-I12
  DSD-E3 39.61-43.00 NOM 0  39.61 43.00 73.50 33.00 5.600 4 TS-I12
  DSD-E3 39.61-43.00 NOM 2  39.61 43.00 73.50 33.00 5.600 4 TS-I12
  DSD-E3 40.61-41.80-DTG  40.61 41.80 73.50 33.00 5.500 4 TS-I12
  DSD-E3 40.61-41.80-DTL  40.61 41.80 73.50 33.00 5.500 4 TS-I12
  DSD-E3 41.81-43.00-DTG  41.81 43.00 73.50 33.00 5.700 4 TS-I12
  DSD-E3 41.81-43.00-DTL  41.81 43.00 73.50 33.00 5.700 4 TS-I12
  DSD-E3 43.01-44.30-DTG  43.01 44.30 75.00 36.00 5.500 4 TS-I13
  DSD-E3 43.01-44.30-DTL  43.01 44.30 75.00 36.00 5.500 4 TS-I13
  DSD-E3 43.01-47.00 NOM 0  43.01 47.00 75.00 36.00 5.400 4 TS-I13
  DSD-E3 43.01-47.00 NOM 2  43.01 47.00 75.00 36.00 5.400 4 TS-I13
  DSD-E3 44.31-45.60-DTG  44.31 45.60 75.00 36.00 5.700 4 TS-I13
  DSD-E3 44.31-45.60-DTL  44.31 45.60 75.00 36.00 5.700 4 TS-I13
  DSD-E3 45.61-47.00-DTG  45.61 47.00 75.00 36.00 5.900 4 TS-I13
  DSD-E3 45.61-47.00-DTL  45.61 47.00 75.00 36.00 5.900 4 TS-I13
  DSD-E3 47.01-48.50-DTG  47.01 48.50 75.00 39.00 6.200 4 TS-I14
  DSD-E3 47.01-48.50-DTL  47.01 48.50 75.00 39.00 6.200 4 TS-I14
  DSD-E3 47.01-51.70 NOM 0  47.01 51.70 75.00 39.00 6.100 4 TS-I14
  DSD-E3 47.01-51.70 NOM 2  47.01 51.70 75.00 39.00 6.100 4 TS-I14
  DSD-E3 48.51-50.10-DTG  48.51 50.10 75.00 39.00 6.300 4 TS-I14
  DSD-E3 48.51-50.10-DTL  48.51 50.10 75.00 39.00 6.300 4 TS-I14
  DSD-E3 50.11-51.70-DTG  50.11 51.70 75.00 39.00 6.500 4 TS-I14
  DSD-E3 50.11-51.70-DTL  50.11 51.70 75.00 39.00 6.500 4 TS-I14
  DSD-E3 51.71-53.20-DTG  51.71 53.20 82.00 43.00 6.800 4 TS-I15
  DSD-E3 51.71-53.20-DTL  51.71 53.20 82.00 43.00 6.800 4 TS-I15
  DSD-E3 51.71-56.20 NOM 0  51.71 56.20 82.00 43.00 6.500 4 TS-I15
  DSD-E3 51.71-56.20 NOM 2  51.71 56.20 82.00 43.00 6.500 4 TS-I15
  DSD-E3 53.21-54.70-DTG  53.21 54.70 82.00 43.00 6.800 4 TS-I15
  DSD-E3 53.21-54.70-DTL  53.21 54.70 82.00 43.00 6.800 4 TS-I15
  DSD-E3 54.71-56.20-DTG  54.71 56.20 82.00 43.00 6.800 4 TS-I15
  DSD-E3 54.71-56.20-DTL  54.71 56.20 82.00 43.00 6.800 4 TS-I15
  DSD-E3 56.21-58.40-DTG  56.21 58.40 84.00 47.00 6.600 4 TS-I16
  DSD-E3 56.21-58.40-DTL  56.21 58.40 84.00 47.00 6.600 4 TS-I16
  DSD-E3 56.21-60.60 NOM 0  56.21 60.60 84.00 47.00 6.600 4 TS-I16
  DSD-E3 56.21-60.60 NOM 2  56.21 60.60 84.00 47.00 6.600 4 TS-I16
  DSD-E3 58.41-60.60-DTG  58.41 60.60 84.00 47.00 7.100 4 TS-I16
  DSD-E3 58.41-60.60-DTL  58.41 60.60 84.00 47.00 7.100 4 TS-I16
  DSD-E3 60.61-62.80-DTG  60.61 62.80 84.00 47.00 7.200 4 TS-I16
  DSD-E3 60.61-62.80-DTL  60.61 62.80 84.00 47.00 7.200 4 TS-I16
  DSD-E3L 60.61-62.80-DTG  60.61 62.80 84.00 51.00 7.200 4 TS-I17
  DSD-E3L 60.61-62.80-DTL  60.61 62.80 84.00 51.00 7.200 4 TS-I17
  DSD-E3 60.61-65.00 NOM 0  60.61 65.00 84.00 47.00 7.000 4 TS-I17
  DSD-E3 60.61-65.00 NOM 2  60.61 65.00 84.00 47.00 7.000 4 TS-I17
  DSD-E3 62.81-65.00-DTG  62.81 65.00 84.00 51.00 7.500 4 TS-I17
  DSD-E3 62.81-65.00-DTL  62.81 65.00 84.00 47.00 7.500 4 TS-I16
  DSD-E3L 62.81-65.00-DTG  62.81 65.00 84.00 47.00 7.500 4 TS-I16
  DSD-E3L 62.81-65.00-DTL  62.81 65.00 84.00 51.00 7.500 4 TS-I1
